DevKit -отладочная плата FPGA Altera Cyclone III

Специализированная отладочная плата для FPGA разработчиков. Предназначена для различных видео приложений.

Обратная связь Подробное описание

Подробное описание:

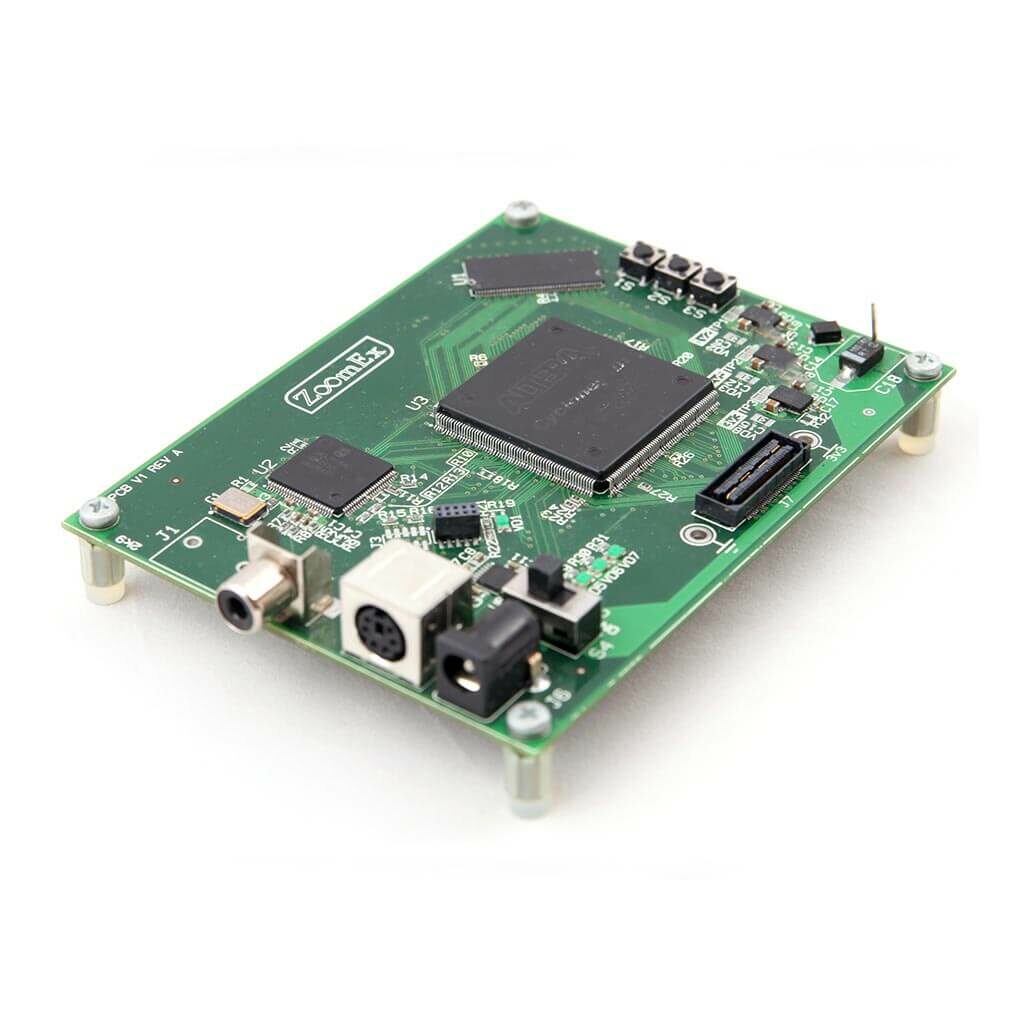

Базовая плата (main board):

  • ПЛИС: ALTERA CycloneIII (3 модификации: EP3C16/EP3C25/EP3C40);
  • SDRAM: MT48LC4M32B2 (Micron x32, 16Мб);
  • аналоговый видео вход (BNC/SMA). Видео АЦП: SAA7115HL (Philips);
  • RS232 (COM-порт, разъем PS2_MDN-6FR);
  • индикация: 3xLED;
  • 3 тактовых кнопки;
  • двухпозиционный переключатель (вкл/выкл);
  • питание: 5В DC;
  • разъем для плат расширения: QSH03001XD01 (Samtec);

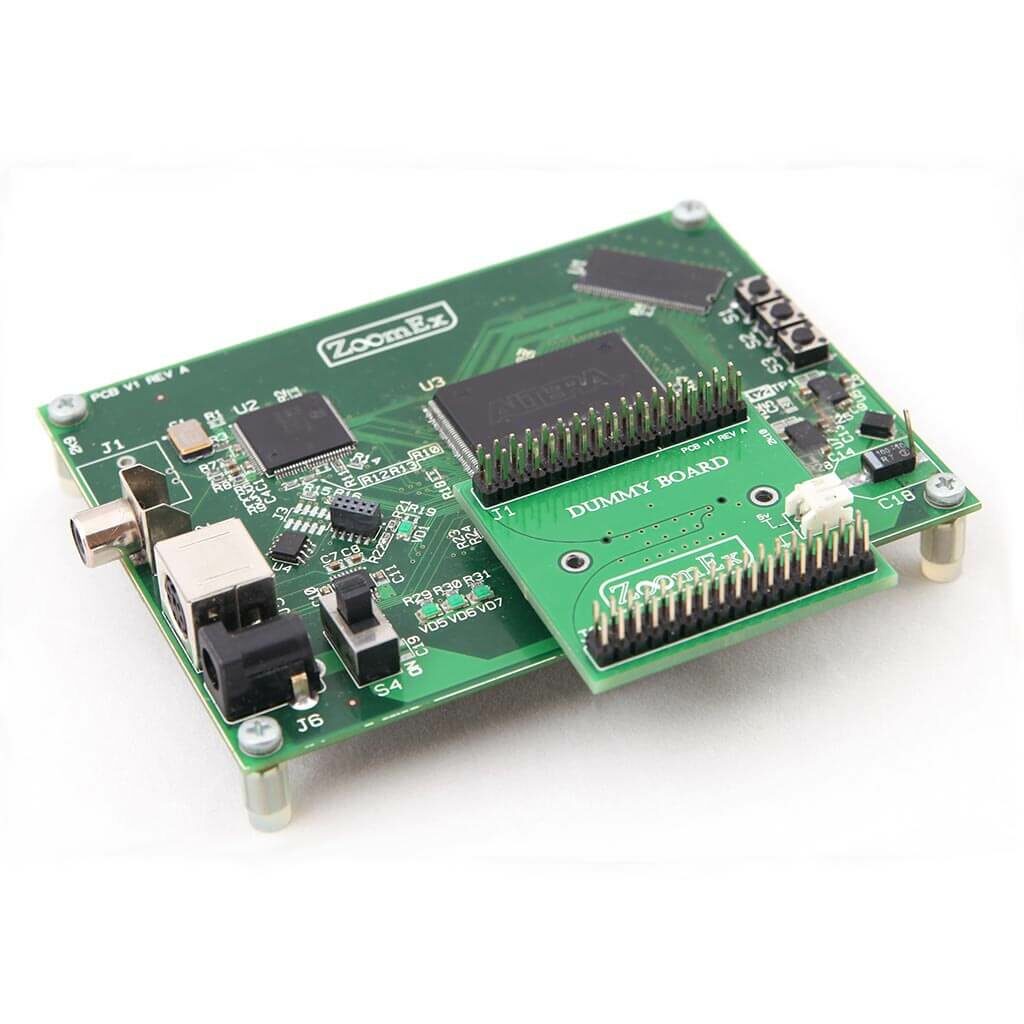

Плата расширения (dummy board):

  • выход питания 5В DC (S2B-PH-K-S);
  • гребенка: 2x PL234;
  • выходы питания: 3.3В, 5В;
  • тактовые выходы: 1шт.;
  • тактовые входы: 1шт.;
  • I2C: шт.;
  • сигнальные входы: 2шт.;
  • двунаправленные сигнальные линии: 32 шт.;

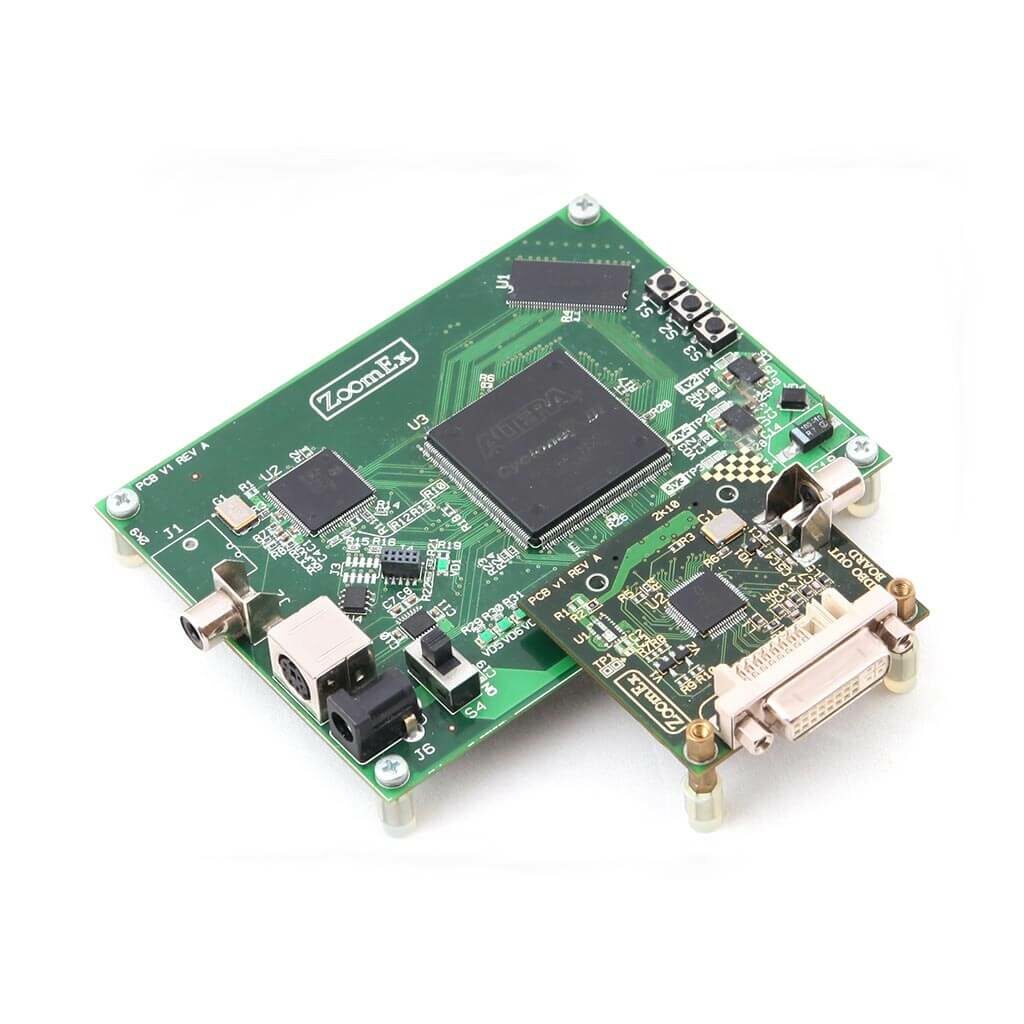

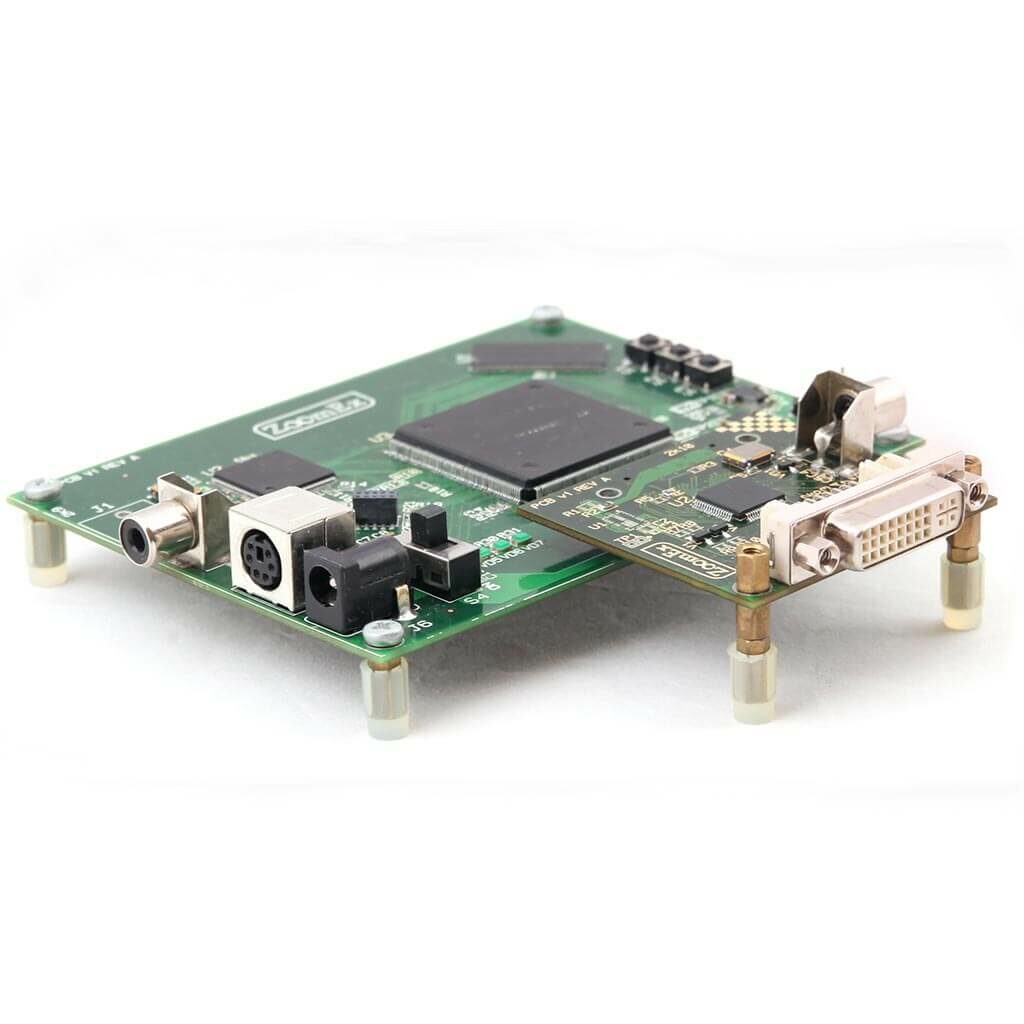

плата расширения (VideoOut board):

  • видео выход DVI-I (VGA+DVI);
  • драйвер выхода: CH7010 (Chrontel);
  • поддержка Full HD 1920×1080@24;
  • композитный видео выход PAL (разъем: SMA);

Результаты:
— смонтировано несколько образцов;
— подготовлены стартовые проекты для работы всей периферии;
— подготовлен полный комплект технической документации;
